用途:
本設備適用于植物草藥、中藥村、食品添加劑等。采用水、乙醇、甲醇、丙醇等的提取和有機溶劑的回收與濃縮。
工作原理：

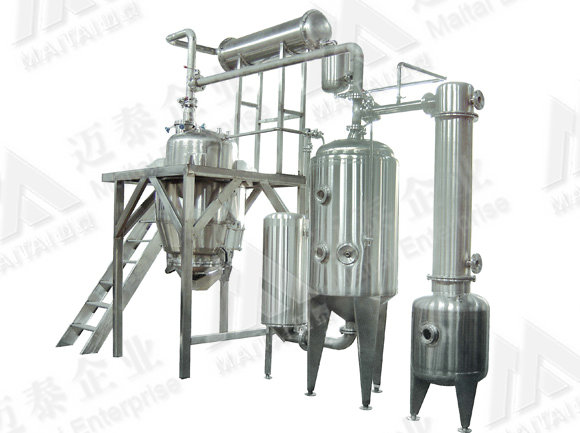

將藥材投入提取罐內，加藥材的5~10倍的溶媒如水、乙醇、甲醇、丙醇等（據工藝要求）。開啟提取罐直通和夾套蒸汽閥門，使提取液加熱至沸騰20~30分鐘后，用抽濾管將1/3提取液抽入濃縮器。關閉提取罐直通和夾套蒸汽、開啟加熱器蒸汽閥送入提取罐作提取的熱源和溶液，維持提取罐內沸騰。
二次蒸汽繼續上升，經冷凝器冷凝成熱冷凝液，回落到提取罐內作新溶劑加到藥面上，新溶劑由上而下高速通過藥材層到提取罐底部，藥材中的可溶性有效成份溶解于提取罐內溶劑。提取液經抽濾管抽入濃縮器、濃縮產生的二次蒸汽又送到提取罐作熱源和新溶劑，這樣形成的新溶劑大回流提取，故藥材中溶質密度與溶劑中含溶質密度保持高梯度，藥材中的溶質高速溶出，直至完全溶出（提取液無色），此時，提取液停止抽入濃縮器，濃縮的二次蒸汽轉送冷卻器，濃縮繼續進行，直至濃縮成需要比重（1.2~1.34）的藥膏,放出備用.提取罐內的無色液體，可放入貯罐作下批復用，藥渣從出渣門排掉，若是用有機溶劑提取，則先加適量的水，開直通和夾套蒸汽，回收溶劑后，將渣排掉。
設備特點：
1. 收膏率比多能罐提高10~15%，藥膏內含有效成分高1倍以上。由于在提取進程中，熱的溶劑連續加到藥面上，由上至下高速通過藥材層，溶解藥材中的溶質，藥材中的溶質含量與溶劑中含溶質量保持了高梯度，藥材中的溶質高速溶出，直至完全溶出，則有效成分提取率高，濃縮又在一套密封設備中完成，損失很小、轉化率高，故收膏率高、藥膏里有效成份含量高。
2. 由于溶質高速溶出，提取時間短，濃縮與提取同步進行，故藥材到濃縮藥膏只需7~8小時，設備利用率高。
3. 設備單一、占地小、設備利用率高，故投資省。
4. 提取只加1次溶劑，在一套密封設備內循環使用，藥渣里的溶劑基本上能回收出來，故溶液用量比多只提取罐少30%以上，消耗率可降低50~70%，這為用有機溶劑提取、提純中藥中有效成分鋪平了道路。
5. 由于濃縮的二次蒸汽作提取的熱源，抽入濃縮器的提取與濃縮同溫度，可節約50%以上的蒸汽，操作很簡便，減少了操作人員
技術參數：
| 提取罐容積 |
1m3 |
2m3 |
3m3 |
6m3 |
| 濃縮器容積 |
0.5m3 |
0.8m3 |
1.0m3 |
2.0m3 |
| 水提溫度 |
90~100℃ |
| 醇提溫度 |
78~83℃ |
| 提取時間 |
5-6小時/批 |
| 真空度 |
0.05~0.08MPa |
| 使用壓力 |
0.08~0.3MPa |
|
