衛生級離心泵
規 格: 3T－80T, 1.1KW-75KW
材 質: SUS304 SUS316L
標 準: DIN、ISO

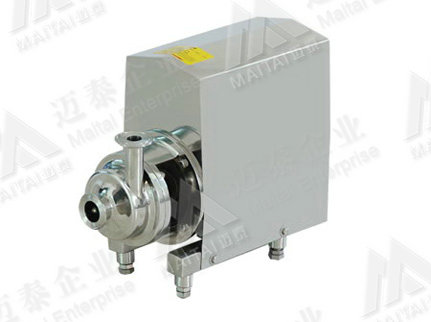

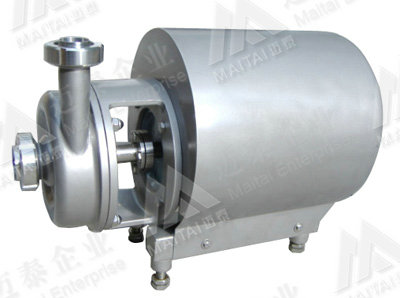

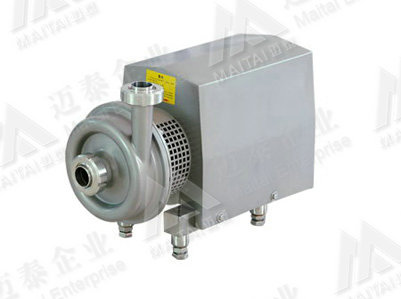

衛生級離心泵
本系列泵屬單吸、單級、離心式衛生泵，適合輸送牛奶、飲料、酒等各類液體，是食品、化工、醫藥等行業不可缺少的輸送設備。吸取之溫度為-20℃-100℃左右。其中高揚程泵特別適用于在管式殺菌、酸奶持溫設備、CIP清洗等阻力較大的系統中應用。
一、新型號FCP型（原型號BAW型）主要技術參數
|
型號 |
流量
（噸/小時） |
揚程
（米水柱） |
電機功率
（kw） |
進出口徑
（mm） |
備注 |
|
FCP-1-10 |
1 |
10 |
0.37 |
25 |
配ABB電機或特裝 |
|
FCP-3-16 |
3 |
16 |
0.75 |
38/32 |
配ABB電機或特裝 |
|
FCP-5-24 |
5 |
24 |
1.5 |
38 |
配ABB電機或特裝 |
|
FCP-5-32 |
5 |
32 |
2.2 |
38 |
配ABB電機或特裝 |
|
FCP-10-24 |
10 |
24 |
2.2 |
51/38 |
配ABB電機或特裝 |
|
FCP-10-35 |
10 |
35 |
3 |
51/38 |
配ABB電機或特裝 |
|
FCP-15-24 |
15 |
24 |
3 |
51 |
配ABB電機或特裝 |
|
FCP-20-24 |
20 |
24 |
4 |
51 |
配ABB電機或特裝 |
|
FCP-20-35 |
20 |
35 |
5.5 |
51 |
配ABB電機或特裝 |
|
FCP-30-24 |
30 |
24 |
5.5 |
63/51 |
配ABB電機或特裝 |
|
FCP-30-35 |
30 |
35 |
7.5 |
63/51 |
配ABB電機或特裝 |
|
FCP-40-35 |
40 |
35 |
7.5 |
80/63 |
配ABB電機或特裝 |
|
FCP-50-40 |
50 |
40 |
11 |
80/63 |
配ABB電機或特裝 |
|
FCP-80-30 |
80 |
30 |
15 |
100 |
配ABB電機或特裝 |
|
FCP-80-40 |
80 |
40 |
18.5 |
100 |
配ABB電機或特裝 |
二、結構特點
本系列泵主要由泵體、泵座、電動機等部分組成。各部分間分別由螺栓連接。底版下的支撐腳可任意調節，便于安裝，無需固定的安裝基礎。安裝時可根據不同需要把出口管安裝成垂直方向或水平方向。
本系列泵設計時采用滑過度、剛性結構、厚壁設計。在材料的選用上泵體、泵蓋、葉輪等凡與物料接觸之零件全由SUS304或316L不銹鋼制造。
|
